中能變壓器廠：高低壓配電開關柜所屬分類： 高壓開關柜 技術名詞：KYN28-12鎧裝移開式交流金屬封閉開關設備 產品型號：kyn28 產品參數 產品描述 KYN28-12系列開關設備系用于3-12千伏三相交流50Hz單母線及單母線

KYN28-12系列開關設備系用于3-12千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。

中能高低壓配電開關柜主要用于發電廠、中小型發電機輸電、工礦業事業配電以及電業系統的二次變電所的受點、輸電及大型高壓電動機起動等，實行控制保護、監測之用。

本開關設備滿足KL/T404-91，IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車，防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔離、防止在帶電時誤合接地開關的聯鎖功能，即可配用VS1真空斷路器，又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。

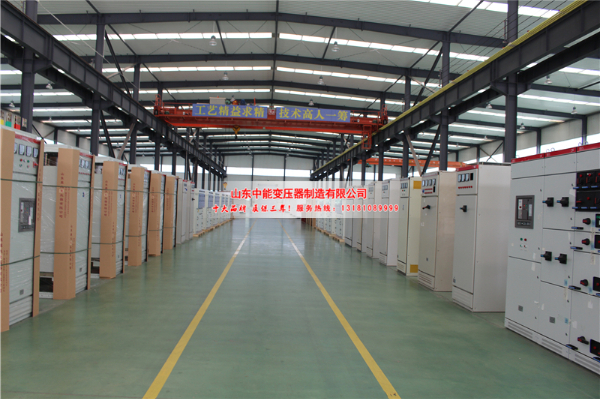

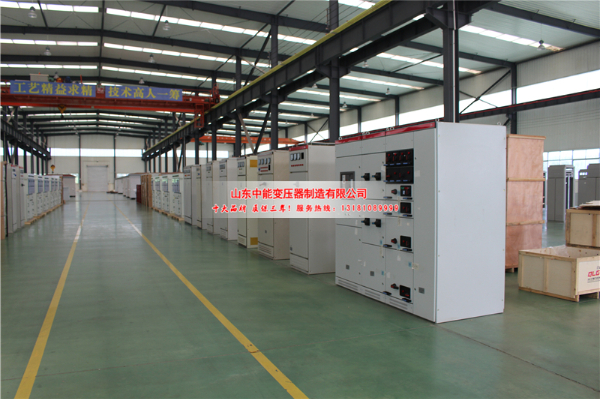

高低壓開關柜是一種電設備，外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表、自控、電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。

1、低壓抽出式開關柜

2、交流低壓配電柜

3、金屬鎧裝移開式開關柜

4、低壓固定分隔式開關柜

5、高壓電容器柜

6、高壓開關柜

高低壓開關柜安全技術操作規程

1、在全部和部分帶電的盤上進行工作，應將檢修設備與運行設備以明顯標志隔開。

2、有電流互感器和電壓互感器的二次繞組應有******性的、可靠的保護接地。

3、在運行的電流互感器二次回路上工作時，應采取下列安全措施：

3.1嚴禁將電流回路斷開。

3.2為了可靠地將電流互感器二次線圈短路，必須使用短路片和短路線，禁止使用導線纏繞。

3.3禁止在電流互感器與短路端子之間的回路和導線上進行任何工作。

4、在運行中的電壓互感器二次回路上工作時，應采取下列安全措施：

4.1嚴格防止短路或接地。

4.2應使用絕緣工具、戴絕緣手套，必要時在工作前停用有關繼電保護裝置。

4.3接臨時負載時，必須裝有專用的開關和熔斷器。

4.4二次回路通電試驗時，為防止由二次側向一次反變壓，除將二次回路斷開外，還應取下一次熔斷器。

4.5二次回路通電或耐壓試驗前，應通知值班員和有關人員，并派人看守現場，檢查回路，確認無人工作后方可加壓。

4.6 檢查斷電保護和二次 回路的工作人員，未經值班人員許可，不準進行任何倒閘操作。
